SMC (composé de moulage de feuilles)
Convient à la production en série de produits qui nécessitent une qualité de surface élevée et une résistance aux intempéries, sont sensibles aux coûts et n'exigent pas une résistance structurelle extrême ni des propriétés de légèreté. Ses avantages incluent des performances de moulage stables, une bonne finition de surface et une automatisation mature. Cependant, il est relativement lourd, avec des propriétés mécaniques (par rapport aux composites à fibres continues) et une précision dimensionnelle limitées.
HP-RTM (moulage par transfert de résine haute pression)
Convient aux composants structurels nécessitant une rigidité/résistance élevée, une conception légère et une continuité de fibre, ou lorsque le rapport résistance/poids est un facteur clé dans la fabrication. Ses avantages incluent une résistance spécifique élevée du produit final et la capacité à produire des pièces structurelles à parois minces et de grande portée. Les inconvénients sont des processus complexes, des coûts élevés pour les moules, les outils et les matériaux, ainsi que des exigences strictes en matière de contrôle des processus. Le temps de cycle et la productivité sont limités par le système de durcissement.
1. Différence matérielle
|
| SMC | HP-RTM |
| Composer | Fibres coupées (principalement fibres de verre) polyester ou charges de matrice de résine insaturée/ignifuges/accélérateurs modificateurs de renforcement. Le matériau est fourni sous forme de feuille (composé pré-mélangé). | Le tissu immergé d'intervention (tissu unidirectionnel, tissu tissé, tissu laminé, préforme à fibres continues) et une résine liquide à faible viscosité (substitut époxy/polyester insaturé/styrène, etc.) est injecté et durci sous haute pression. |
| Fibre propriétés | Fibres coupées ou orientées de manière aléatoire, sans renforcement de fibres continues : les performances sont équilibrées dans toutes les directions (isotropes), mais la résistance spécifique et la rigidité sont inférieures à celles des composites à fibres continues. | Fibres continues (verre, carbone ou hybride), avec des orientations configurables, offrant d'excellentes propriétés mécaniques, notamment dans la direction de la fibre. |
| Formule a avantage | Facilement ignifuge (atteignant généralement l'indice UL94 V-0 ou répondant aux normes ignifuges automobiles), avec une bonne résistance aux intempéries et une stabilité dimensionnelle. | Peut obtenir des fractions volumiques élevées de fibres de verre ou de carbone (haute résistance, haute rigidité, légèreté), avec des systèmes de résine sélectionnables pour améliorer la stabilité thermique, l'adhérence et l'ignifugation (bien que les modifications ignifuges puissent être plus complexes et coûteuses). |
| Surface et post-traitement | Fournit une surface lisse facilement adaptée à la peinture et au revêtement. | Une attention doit être portée au contrôle de la surface du moule et de la pénétration de la résine ; un post-traitement est généralement nécessaire pour obtenir une qualité de surface élevée. |
2. Qualité du produit final
|
| SMC | HP-RTM |
| Mécanique Propriétés | Les résistances à la traction et au cisaillement sont modérées, ce qui le rend adapté aux composants soumis à des charges uniformes ou aux couvertures non porteuses. La résistance aux chocs est moyenne, bien que les fibres coupées offrent un certain avantage en matière d'absorption d'énergie. | Dans le sens de la fibre, la résistance et la rigidité peuvent être bien supérieures à celles du SMC ; la résistance à la fatigue et la résistance aux fissures sont supérieures, ce qui le rend adapté aux structures porteuses ou aux composants soumis à des forces d'impact ou de torsion élevées. |
| Dimensionnel Précision et Stabilité | Formé par pressage, avec une bonne stabilité dimensionnelle ; cependant, les tolérances d'épaisseur et de petites caractéristiques géométriques sont influencées par le flux de matière et la conception du moule. | Exigences élevées en matière d'épaisseur et de contrôle local du remplissage ; si l'injection et la ventilation sont bien conçues, une précision dimensionnelle élevée peut être obtenue, mais le retrait de la résine nécessite également un contrôle et une compensation précis. |
| Qualité de surface/apparence | Peut obtenir directement une surface lisse, adaptée aux exigences esthétiques des couvertures exposées, avec une bonne adhérence de la peinture. | Les surfaces directement formées peuvent nécessiter un post-traitement (vernis, polissage, revêtement ou film) pour atteindre le même niveau d'apparence que le SMC ; Mais la technologie du gelcoat ou de la membrane en mode commun peut également être utilisée pour améliorer l’apparence, ce qui augmente le coût. |
3. Presse et équipement auxiliaire
SMC nécessite un investissement en équipement relativement faible et est technologiquement mature et stable. En règle générale, le traitement SMC ne nécessite qu'une presse, un ensemble de moules et un système de chauffage pour produire des pièces. Les exigences fonctionnelles de la presse ne sont pas élevées. Les matières premières peuvent être achetées directement sous forme de feuilles, pesées et découpées à l'aide d'une machine de découpe SMC. Après le moulage, les pièces finies ne nécessitent qu'un ponçage.

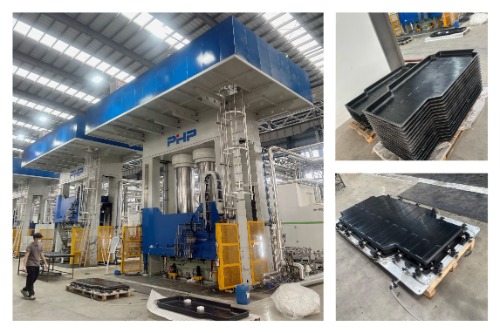

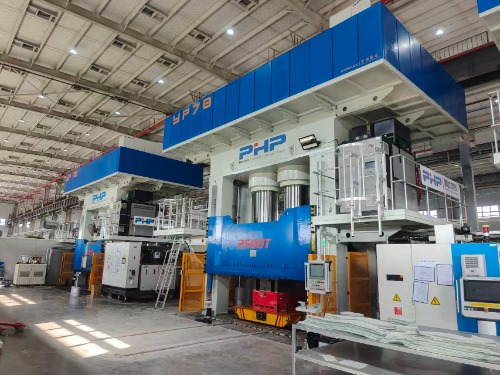

HP-RTM nécessite un investissement en équipement plus élevé. En règle générale, le matériau doit d'abord être préchauffé et préformé, puis subir un moulage par injection à haute pression dans une presse de grand tonnage et enfin être découpé et découpé à l'aide d'un découpeur laser. L'ensemble du processus - de la matière première au produit fini - nécessite des équipements comprenant : une presse de préformage de 100 à 200 tonnes (avec système de chauffage), une presse de moulage de 2 500 à 3 500 tonnes (avec système de chauffage). système, système de vide et fonction de nivellement aux quatre coins), deux ensembles de moules, une machine de découpe, une machine d'injection de résine, des appareils de refroidissement et de durcissement, un découpeur laser et un testeur d'étanchéité à l'air. L'investissement initial est substantiel.
4. Autres
Entretien et recyclabilité : SMC et HP-RTM sont des systèmes thermodurcissables, rendant le recyclage difficile.
Allègement : HP-RTM (en particulier lors de l'utilisation de fibre de carbone) peut peut réduire considérablement le poids par par rapport au SMC. Lorsqu'il est appliqué aux boîtiers de batterie, il peut améliorer l'autonomie du véhicule ou réduire les coûts globaux de la batterie.
Risque de chaîne d'approvisionnement / disponibilité : La chaîne d'approvisionnement pour les SMC à fibres coupées est généralement stable ; les fibres de carbone et les résines haute performance peuvent connaître des fluctuations de prix importantes en pendant un approvisionnement restreint, nécessitant une évaluation de la stabilité de l'approvisionnement à long terme.
Flexibilité des processus : HP-RTM est plus flexible pour les structures intégrées complexes, réduisant le nombre de pièces d'assemblage ultérieures (poids léger et moins d'étapes d'assemblage), mais les moules et les processus sont plus difficiles à modifier rapidement. SMC est mieux adapté à la production à grand volume avec des variations de conception minimales.
Risques de sécurité et opérationnels : Les systèmes d'injection et de durcissement de résine HP-RTM peuvent impliquer des composants toxiques ou volatils à faible viscosité, nécessitant un contrôle plus strict de l'environnement d'exploitation, de la ventilation et des équipements de protection individuelle.
5. Résumé
|
| SMC | HP-RTM |
| Fibre Type | Fibres aléatoires hachées | Fibres continues (orientables) |
| Coût du matériau par pièce | Faible | Élevé (en raison du coût de la fibre de carbone/époxy) |
| Complexité des outils/équipements | Milieu (chauffage de presse) | Élevé (nécessite un dosage par injection, des moules scellés, un chauffage et un vide) |
| Temps de cycle/capacité de production | Convient à la production en grand volume | La capacité de production dépend du durcissement de la résine ; peut être augmenté grâce à un traitement parallèle. |
| Qualité des surfaces | Excellent (facile d’obtenir une surface lisse et attrayante) | Nécessite un traitement ou une technologie de film supplémentaire |
| Résistance structurelle/légèreté | Milieu | Élevé (surtout lors de l'utilisation de fibre de carbone) |
| Ignifuge/résistant aux intempéries | Facilement réalisable via la formulation | Nécessite une formulation spécialisée, avec un coût élevé |
| Composants applicables | Capots esthétiques, couvercles et pièces à grand volume | Boîtiers porteurs, renforts et structures intégrées complexes |
