Pour choisir le approprié Presse SMC tonnage, il faut d'abord clarifier la pression de moulage de Produits SMC , puis sur cette base, sélectionnez le tonnage de presse SMC approprié en fonction des spécifications d'utilisation des presses hydrauliques.
1. Quelle est la pression de moulage des produits SMC ?
La pression de formation de SMC (composé de moulage de feuilles) produits est essentiellement la pression requise pour placer le Moule SMC dans le Presse hydraulique SMC , maintenez le moule fermé et chauffez, coulez, remplissez et compactez le Fiche SMC dans la cavité du moule, formant finalement le produit.
2. Comment calculer rapidement la pression de formage des produits SMC ?
Formule de calcul rapide de la pression de formage du produit SMC :
F = P × S
Remarque :
① F : Pression requise pour le moulage par compression du produit SMC (tonne)
② P : Pression de moulage par unité de surface du produit SMC (tonne)
En raison des différents ratios de matériaux, la pression de moulage des différents produits SMC varie, allant généralement de 600 à 1 200 tonnes par mètre carré. D’une manière générale, plus la pression est élevée, meilleure est la qualité de surface du produit final.
③ S : Surface de projection des produits SMC (m²)
La surface projetée du produit final, y compris l'occupation principale et la projection du canal/canal, et en déduisant la surface du trou ouvert sans matériau dans le produit. En raison de la nécessité de prendre en compte un facteur de sécurité approprié lors de la sélection du tonnage de la presse SMC, la zone d'ouverture peut être ignorée lors du calcul rapide de la surface projetée du produit, sauf pour les ouvertures de grande surface.
3. Sélection du tonnage de la presse SMC
En calculant la pression du produit, le tonnage correct de la presse hydraulique peut être déduit en fonction de ses spécifications d'utilisation.
En règle générale, une presse hydraulique peut maintenir une plage de pression stable de 20 à 80 % de son tonnage total pour une utilisation à long terme. Papar conséquent, lors du calcul de la pression de formage du produit, une marge d'environ 20 % doit être autorisée lors du choix d'une presse hydraulique, et les paramètres standard de l'industrie doivent être sélectionnés autant que possible. Par exemple, lorsque la pression de formage calculée est de 800 tonnes, une presse hydraulique de 1000 tonnes est plus adaptée.
4. Compléter les étapes de calcul
① Mesurez ou dessinez la surface projetée S (m²) de la pièce dans le sens de l'ouverture du moule. Attention : Si la pièce comporte plusieurs surfaces de joint ou plusieurs moules à cavités, elle doit être calculée en fonction de la surface totale projetée (somme de chaque cavité).
② Sélection ou estimation de la pression de formage p (tonne ou Pa ou MPa) : elle peut généralement être obtenue auprès de fournisseurs de matériaux, de manuels de processus ou d'une expérience similaire en matière de pièces. La pression de moulage du SMC est grandement affectée par la formule, la température de préchauffage, l'épaisseur, la teneur en fibres et les caractéristiques d'écoulement.
③ Remplacez la formule pour obtenir la pression de formage (en tonnes ou N).
④ Ajoutez un facteur de sécurité (généralement compris entre 1,1 et 1,3, en fonction de l'incertitude et de la structure du moule) pour obtenir la force résultante de conception.
⑤ Divisez la force résultante par 9806,65 pour obtenir le tonnage requis du compresseur (t).
⑥ Lors de la sélection d'une presse, il est également nécessaire de prendre en compte la hauteur d'ouverture maximale du moule, la course, les exigences de chauffage/refroidissement, le temps de maintien et la réponse du circuit d'huile.
5. Précautions
① La définition de la zone de projection : en utilisant la surface de projection maximale de la pièce sur le plan de joint (y compris la surface du canal d'écoulement et la zone qui produira des bords de bavure), il convient de déduire la surface brute pour les pièces creuses ou à grande ouverture. Mais lors d'un calcul rapide, la zone d'ouverture peut être ignorée.
② Le choix de la pression de moulage : plus c'est gros, mieux c'est ; Une hauteur excessive peut endommager le moule, provoquer des solins excessifs, des défauts de surface ou un flux de matière excessif. Il doit être basé sur la capacité à remplir et à atteindre l’épaisseur/densité cible.
③ L'influence des matériaux et de la température sur la pression : La viscosité et la résistance à la traction des matériaux varient considérablement selon les températures, et la température de préchauffage, la température du moule et la teneur en fibres/charges peuvent modifier considérablement la pression requise.
④ Marge de sécurité : Dans la sélection réelle, une marge de 10 % à 30 % est souvent ajoutée pour couvrir des facteurs tels que les fluctuations du processus et le frottement du moule.
⑤ Conversion d'unité : Les unités mixtes telles que psi, bar, kgf/cm², tonne, etc. sont couramment utilisées sur les sites d'ingénierie. Lors du calcul, il est nécessaire de les convertir dans le même système pour éviter les erreurs.
6. Plage de pression de formage courante dans l'industrie (pour référence)
| Industrie | Pièces | Tonnage de référence |
| Industrie électrique | Boîtier de transformateur, coffret électrique, etc. | 600~700 tonnes |
| Construction urbaine | Couvercle de trou d'homme, panneau de réservoir d'eau, poubelle, panneau de grille, etc. | 600~700 tonnes |
| Transit ferroviaire | Composants de camions, portes et fenêtres sur rail, etc. | 800~1000 tonnes |
| Véhicule à énergie nouvelle | Boîtier de batterie, boîtier de stockage d'énergie, etc. | 800~1000 tonnes |
| Voiture de tourisme | Composants automobiles haut de gamme | 1000~1200 tonnes |
7. Exemple de calcul
Hypothèse : La surface projetée de la pièce est de 5000 cm², et la pression moyenne de formage déterminée par le procédé est de 5Mpa. (Remarque : il s'agit d'un exemple de valeur, le matériau et le processus réels seront déterminés). Ensuite :
P=5*10 6 Pa
S=5000/10000=0,5m 2
F=P*S=5*10 6 *0,5=2,5*10 6 N
F = 2,5*10 6 N/9806.65 ≈255吨
Parce que：
255/315≈81%
255/400≈64%

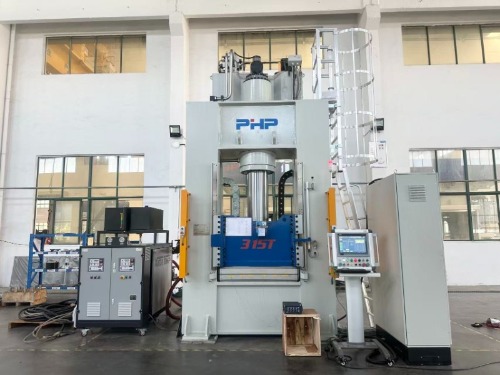

Par conséquent, lors du choix d’une presse SMC, une presse de 400 tonnes est la plus appropriée.
