La presse de moulage RTM augmente l'efficacité de la fabrication

Libérer une plus grande productivité grâce à la technologie avancée de presse RTM

La poursuite de l’excellence en matière de fabrication exige une innovation continue dans la technologie des processus, et la presse de moulage par transfert de résine (RTM) constitue un équipement essentiel dans ce parcours. Allant au-delà des méthodes traditionnelles de moulage ouvert ou des techniques de fabrication de composites plus lentes, les technologies modernes Presse à mouler RTM propose une approche en système fermé qui améliore considérablement les taux de production, améliore la qualité des pièces et réduit les déchets de matériaux et l'impact environnemental. Cet article approfondit les principaux avantages de l'intégration d'une presse RTM dans votre flux de fabrication, en fournissant une analyse détaillée de ses principes opérationnels, de ses principaux avantages et des facteurs critiques à prendre en compte pour une mise en œuvre réussie. Nous explorerons comment cette technologie non seulement améliore l'efficacité, mais ouvre également de nouvelles possibilités pour créer des pièces composites complexes et hautes performances qui étaient auparavant difficiles ou coûteuses à produire. En comprenant toutes les capacités du processus RTM, les fabricants peuvent prendre des décisions éclairées pour rationaliser leurs opérations, réduire leur coût global par pièce et acquérir un avantage concurrentiel sur le marché.

Comment une presse RTM transforme la production de pièces composites

Le fonctionnement fondamental d'une presse à mouler RTM consiste à injecter une résine liquide dans un moule fermé contenant une préforme fibreuse sèche. Ce processus en apparence simple est régi par un contrôle précis de nombreux paramètres qui, ensemble, déterminent la qualité et la cohérence de la pièce finale. La transformation des matières premières en un composant fini à haute résistance témoigne de la sophistication technique du système de presse RTM.

Le cycle du processus RTM étape par étape

Un cycle RTM typique peut être décomposé en plusieurs étapes distinctes, chacune étant essentielle au succès de l’opération. Comprendre ce cycle est essentiel pour apprécier comment la presse augmente l'efficacité.

• Préparation du moule et placement des préformes : Le processus commence par la préparation des deux moitiés du moule métallique assorti. Un agent démoulant est appliqué pour assurer un démoulage facile de la pièce finie. Le renfort en fibres sèches, qui peut se présenter sous la forme de tissus, de nattes cousues ou de préformes tressées, est découpé avec précision et placé dans la moitié inférieure de la cavité du moule. Cette préforme définit les propriétés structurelles et la forme de la pièce finale.
• Fermeture et serrage du moule : La moitié supérieure du moule est ensuite abaissée sur la moitié inférieure et le puissant système hydraulique ou électrique de la presse RTM applique une force de serrage importante pour sceller le moule. Cette force est cruciale pour résister à la pression interne générée lors de l’injection de résine sans provoquer la séparation du moule ni l’apparition d’éclats. La précision du système de serrage garantit que l'épaisseur de la pièce est constante et reproductible sur des milliers de cycles.
• Injection et durcissement de la résine : Un système de résine pré-mélangée, souvent un polymère thermodurci comme l'époxy, l'ester vinylique ou le polyester, est dégazé pour éliminer l'air emprisonné, puis injecté dans le moule scellé sous une pression et des débits contrôlés. La résine s'écoule à travers la préforme fibreuse, mouillant complètement les fibres et déplaçant l'air à travers des évents stratégiquement placés. Une fois le moule rempli, la pièce est maintenue dans des conditions de température contrôlée pour durcir, un processus au cours duquel la résine subit une réaction chimique pour devenir une matrice plastique solide et rigide.
• Démoulage et post-traitement : Une fois le cycle de durcissement terminé, la force de serrage est relâchée, le moule s'ouvre et la pièce finie est retirée. Selon l'application, la pièce peut subir un post-traitement mineur, tel que couper l'excédent de matériau ou percer des trous, mais il s'agit souvent d'un produit de forme presque nette, ce qui réduit considérablement la main-d'œuvre secondaire par rapport à d'autres méthodes.

Composants système clés pour des performances optimales

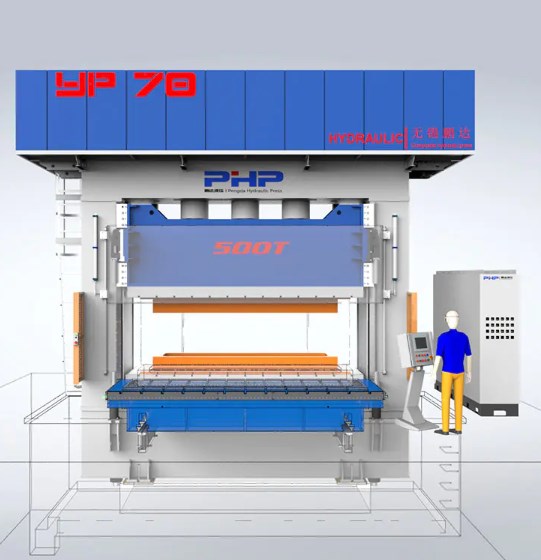

L'efficacité de l'ensemble du processus RTM dépend fortement des performances et de l'intégration de ses composants principaux. Une presse RTM moderne est plus qu'un simple dispositif de serrage ; c'est une cellule de production intégrée.

• Le cadre de presse et l'unité de serrage : Il s’agit de l’épine dorsale du système, fournissant l’intégrité structurelle et la force nécessaire pour maintenir le moule fermé. Les presses modernes offrent des forces de serrage programmables et hautement reproductibles.
• Système d'injection : Cela comprend les compteurs de résine et de catalyseur, les mélangeurs et les pompes d'injection. La précision du dosage et du mélange est essentielle pour obtenir une chimie de résine constante et, par conséquent, des propriétés mécaniques constantes dans la pièce finale.
• Unité de contrôle de la température du moule (TCU) : Le TCU fait circuler un fluide thermique à travers des canaux dans le moule pour le chauffer à la température précise requise pour un écoulement optimal de la résine et une cinétique de durcissement. Un contrôle précis de la température n’est pas négociable pour obtenir des temps de cycle courts et des pièces de haute qualité.
• Contrôleur logique programmable (PLC) : Le PLC est le cerveau de l’opération, automatisant l’ensemble du cycle depuis la fermeture et le serrage du moule jusqu’à l’injection, le durcissement et le démoulage. Il stocke les recettes pour différentes pièces, garantissant la répétabilité et permettant l'enregistrement des données à des fins de contrôle qualité.

Facteurs critiques pour la sélection du bon équipement RTM

Le choix d'une presse à mouler RTM représente un investissement en capital important, et la décision doit être basée sur une évaluation approfondie de vos besoins de production spécifiques. Une presse parfaitement adaptée à une application peut s’avérer inadéquate pour une autre. Par conséquent, une évaluation détaillée des spécifications techniques, des exigences opérationnelles et des objectifs de production à long terme est primordiale. Pour les fabricants cherchant à optimiser leur processus, à comprendre les nuances de Spécifications de la machine RTM basse pression est un point de départ fondamental. Les systèmes basse pression offrent des avantages distincts, notamment des coûts d'outillage réduits, la possibilité d'utiliser des moules moins robustes et une consommation d'énergie réduite, ce qui les rend idéaux pour les grandes pièces comme les pales d'éoliennes ou les baignoires où des pressions d'injection extrêmement élevées ne sont pas requises.

Analyse de la force de serrage et de la taille du plateau

La force de serrage, mesurée en tonnes, et la taille du plateau, qui définit la surface maximale du moule, sont les deux spécifications les plus fondamentales mais aussi les plus critiques. La force de serrage requise est déterminée par la surface projetée de la pièce (y compris le système de canaux) et la pression d'injection maximale attendue à l'intérieur de la cavité du moule. Une force de serrage insuffisante entraînera une déviation du moule et des bavures, créant des déchets et nécessitant du travail de post-traitement. Le tableau ci-dessous fournit une comparaison générale de la corrélation entre la taille des pièces et les exigences typiques en matière de force de serrage.

Au-delà de la force, la taille du plateau doit s'adapter aux dimensions physiques du moule, y compris les accessoires auxiliaires tels que les extracteurs de noyau hydrauliques ou les glissières. Il est également crucial de prendre en compte l’ouverture naturelle (hauteur maximale du moule que la presse peut accepter) et la course de la presse pour garantir la compatibilité avec votre outillage.

Évaluation des systèmes de contrôle et de l'intégration de l'automatisation

Le niveau de sophistication du système de contrôle de la presse a un impact direct sur la facilité d'utilisation, la répétabilité et l'intégrité des données. Un système moderne basé sur un API avec une IHM (interface homme-machine) à écran tactile permet aux opérateurs de saisir et de stocker des centaines de recettes de pièces. Les paramètres clés tels que la pression d'injection, le débit, la température de la résine et la température du moule doivent être surveillés et contrôlés en boucle fermée. Pour les opérations visant une production en grand volume, le potentiel d’automatisation doit être un facteur clé. Cela inclut l'intégration avec des robots pour le chargement des préformes et le déchargement des pièces finies, ainsi qu'avec les équipements en amont et en aval. Un système de contrôle robuste permet à un fabricant de produire systématiquement des pièces de haute qualité et fournit les données de traçabilité requises par de nombreuses industries avancées.

Améliorer la qualité des pièces et atteindre la rentabilité

Le principal moteur de l’adoption de la technologie RTM est l’amélioration significative de la qualité des pièces et les avantages économiques associés. Contrairement aux processus de moulage ouverts, RTM produit des pièces avec deux surfaces finies et lisses (côté A et côté B), ce qui est hautement souhaitable pour les applications esthétiques. Le procédé en moule fermé permet également d'obtenir des rapports fibre/résine beaucoup plus cohérents et des propriétés mécaniques supérieures car l'architecture des fibres n'est pas perturbée pendant la phase d'application de la résine. Lors de l’évaluation de la proposition de valeur globale, il est essentiel de mener une analyse coûts-avantages du RTM par rapport à la mise en place manuelle . Même si l'investissement initial dans une presse RTM et des moules métalliques adaptés est supérieur à celui de l'outillage pour le stratification manuelle, les économies à long terme sont substantielles et multiformes.

Propriétés mécaniques et finition de surface supérieures

Les avantages qualitatifs du RTM sont indéniables. Le procédé permet l'utilisation de renforts en fibres continues hautes performances, disposés de manière contrôlée pour optimiser la résistance et la rigidité dans des directions spécifiques. La consolidation sous pression et chaleur donne un composite avec une très faible teneur en vides (généralement inférieure à 1 %), ce qui se traduit directement par une résistance au cisaillement interlaminaire et une résistance à la fatigue plus élevées. De plus, la surface qui reproduit la surface du moule est d'une qualité exceptionnelle, atteignant souvent une finition de classe A dès la sortie du moule, ce qui élimine ou réduit considérablement le besoin de ponçage et de préparation à la peinture. Il s'agit d'un contraste frappant avec le drapage manuel, où le côté ouvert de la pièce est rugueux et nécessite un travail important pour obtenir une surface acceptable.

Réduire les coûts opérationnels et l’impact environnemental

Les avantages économiques du RTM s’étendent bien au-delà des économies de main d’œuvre. La nature du processus en moule fermé contient des émissions de styrène (pour les résines polyester et vinylester) et des COV (composés organiques volatils) beaucoup plus efficacement que le moulage ouvert, aidant ainsi les fabricants à respecter des réglementations environnementales strictes et à créer un lieu de travail plus sûr. L’utilisation des matériaux est également plus efficace. Lors du montage manuel, un excès de résine est typique, entraînant des déchets et des pièces plus lourdes. L'injection de précision de RTM contrôle la quantité de résine utilisée, ce qui entraîne un poids de pièce inférieur et un coût de matériau réduit. La liste suivante présente les principaux domaines de réduction des coûts :

• Réduction des coûts de main d'œuvre : Le RTM demande beaucoup moins de main-d'œuvre que le lay-up manuel. Un seul opérateur peut souvent gérer plusieurs presses, alors que le montage manuel nécessite des ouvriers qualifiés pour chaque pièce.
• Efficacité matérielle : Un dosage précis de la résine et un moule fermé minimisent les déchets, conduisant à des économies directes sur les matières premières.
• Réduction des reprises et des rebuts : La répétabilité élevée et l'automatisation du RTM conduisent à des pièces toujours de bonne qualité, réduisant considérablement les taux de rejet et les coûts associés à la réparation des pièces défectueuses.
• Coûts de conformité environnementale réduits : La réduction des émissions réduit la charge sur les systèmes de ventilation et de réduction de l'air, ce qui entraîne une baisse des coûts d'exploitation pour l'usine.

Optimisation du processus RTM pour les géométries complexes

À mesure que la demande de pièces composites légères, solides et de forme complexe augmente, la capacité du processus RTM à s'adapter à des conceptions complexes devient un avantage majeur. Cependant, le moulage réussi de pièces avec des emboutissages profonds, des contre-dépouilles ou des épaisseurs variables nécessite une approche sophistiquée à la fois de la conception du moule et du contrôle du processus. Pour les ingénieurs qui relèvent ces défis, trouver le meilleur Paramètres de moulage RTM pour les composites épais est une tâche courante et critique. Les sections épaisses sont sujettes à un mouillage incomplet ou à une surchauffe exothermique pendant le durcissement, ce qui peut entraîner des vides internes ou des fissures dans la matrice. L'optimisation des paramètres tels que l'emplacement de la porte d'injection, l'emplacement des évents, la pression d'injection et un cycle de durcissement en plusieurs étapes est essentielle pour garantir que la résine imprègne complètement la préforme et durcit uniformément sans défauts.

Stratégies de moulage de pièces complexes et embouties profondes

La production de pièces aux géométries complexes nécessite une planification minutieuse pour garantir que la résine s'écoule uniformément et remplit complètement la cavité du moule. Une stratégie clé consiste à utiliser un logiciel de dynamique des fluides computationnelle (CFD) pour simuler l'écoulement de la résine pendant l'étape de remplissage. Cette simulation permet d'identifier les zones sèches potentielles ou les phénomènes de course (écoulement préférentiel le long de canaux de moindre résistance) avant la construction d'un seul moule. Sur la base de la simulation, les ingénieurs peuvent optimiser le nombre et l’emplacement des portes d’injection et des bouches d’aération. Pour les pièces avec emboutissage profond, il peut être nécessaire d'utiliser plusieurs points d'injection pour garantir que la résine atteigne simultanément toutes les zones de la préforme. De plus, le moule peut incorporer des fonctionnalités telles que des glissières ou des élévateurs pour créer des contre-dépouilles, permettant à la pièce d'être démoulée sans dommage.

Assurer un durcissement uniforme et minimiser les contraintes résiduelles

Dans les pièces complexes, les variations d’épaisseur peuvent conduire à des taux de durcissement différentiels. Les sections plus épaisses durcissent plus lentement en raison de la masse thermique ou peuvent surchauffer en raison de la nature exothermique de la réaction de la résine. Ce durcissement non uniforme peut bloquer les contraintes résiduelles, entraînant un gauchissement des pièces ou une imprécision dimensionnelle après le démoulage. Pour contrer cela, le système de contrôle de la température du moule doit être zoné avec précision pour fournir des températures différentes à différentes zones du moule, favorisant ainsi un profil de durcissement plus uniforme dans toute la pièce. De plus, l'utilisation d'un système de résine avec une température exothermique maximale plus basse et l'adaptation du cycle de durcissement avec des temps de maintien et des taux de rampe appropriés sont des mesures de contrôle de processus essentielles pour obtenir la stabilité dimensionnelle des pièces RTM complexes.

Entretenir votre presse RTM pour une fiabilité à long terme

Pour garantir qu'une presse RTM continue de fournir une efficacité élevée et des pièces de qualité tout au long de sa durée de vie opérationnelle, un programme de maintenance proactive et systématique n'est pas négociable. Les temps d'arrêt imprévus constituent l'un des coûts les plus importants dans le secteur manufacturier et sont souvent le résultat d'une maintenance négligée. Une presse bien entretenue fonctionne non seulement de manière plus fiable mais conserve également sa précision, directement liée à la régularité des pièces qu’elle produit. Un complet planning de maintenance d'une presse RTM doivent être élaborés et respectés rigoureusement, englobant des tâches quotidiennes, hebdomadaires, mensuelles et annuelles. Ce calendrier doit être basé sur les recommandations du fabricant mais également adapté au volume de production spécifique et aux conditions environnementales de votre installation.

Contrôles d'entretien quotidiens et hebdomadaires essentiels

De nombreux problèmes critiques peuvent être identifiés et évités grâce à de simples inspections visuelles quotidiennes et à des contrôles de routine. Ces tâches constituent la première ligne de défense contre les pannes majeures.

• Contrôles quotidiens : Les opérateurs doivent inspecter les fuites d'huile hydraulique autour des cylindres, des vannes et de la tuyauterie. Vérifiez le niveau d'huile hydraulique dans le réservoir. Écoutez les bruits inhabituels provenant des pompes, des moteurs ou du mécanisme de serrage. Inspectez visuellement les tuyaux de chauffage et les connexions sur l'unité de contrôle de la température du moule pour détecter tout signe d'usure ou de fuite.
• Contrôles hebdomadaires : Nettoyez les plateaux pour éviter que les débris n'affectent l'alignement du moule ou la qualité de la pièce. Vérifiez l'état du fluide hydraulique pour détecter tout signe de contamination ou de dégradation. Vérifier l'étalonnage des capteurs de pression et de température. Inspectez les connexions électriques pour déceler leur serrage et tout signe de surchauffe.

Maintenance proactive à long terme et remplacement des composants

Au-delà des tâches quotidiennes et hebdomadaires, un plan de maintenance plus approfondi est nécessaire pour faire face à l'usure des composants au fil du temps. Pour les installations fonctionnant en équipes multiples, la question de comment augmenter le rendement avec une presse RTM multi-lumière du jour se pose souvent. Une presse multi-jour, qui comporte plusieurs stations de moulage entre ses plateaux, peut augmenter considérablement le rendement en permettant le durcissement d'une pièce pendant qu'une autre est injectée et qu'une troisième est démoulée. Cependant, cette machinerie complexe nécessite un programme de maintenance encore plus rigoureux. Les principales activités de maintenance à long terme comprennent :

• Révision du système hydraulique : Il est crucial de changer périodiquement le liquide hydraulique et les filtres. Au fil du temps, les joints et les flexibles du système hydraulique se dégraderont et doivent être remplacés dans le cadre d'un programme de maintenance préventive pour éviter une panne catastrophique.
• Inspection des plateaux et des barres de liaison : Les plateaux doivent être vérifiés pour leur planéité et les tirants pour tout signe d'étirement ou de rayures. Un mauvais alignement peut entraîner une force de serrage inégale et des variations d’épaisseur de la pièce.
• Entretien du système d'injection : Les compteurs de précision, les mélangeurs et les pompes du système d'injection doivent être régulièrement nettoyés et entretenus pour éviter l'accumulation de résine et garantir un contrôle précis du rapport. Les mélangeurs statiques doivent être remplacés comme recommandé.
• Vérification du système de contrôle : L'automate, les capteurs et les verrouillages de sécurité doivent être périodiquement testés et calibrés pour garantir leur bon fonctionnement, tout en maintenant la répétabilité du processus et la sécurité de l'opérateur.

En investissant dans une culture de maintenance disciplinée, les fabricants peuvent maximiser la disponibilité, les performances et le retour sur investissement de leur presse de moulage RTM, garantissant ainsi qu'elle reste la pierre angulaire d'une fabrication efficace pour les années à venir.
