I. Pourquoi la norme CE est-elle particulièrement importante pour les presses hydrauliques composites ?
Dans le domaine du formage de matériaux composites, presses hydrauliques servo-composites et presses de moulage par compression sont devenus des équipements essentiels pour les processus de moulage par compression et sont généralement utilisés en combinaison avec Moules SMC pour former des systèmes de moulage SMC complets.
Avec le développement continu des matériaux composites vers une conception légère et une intégration structurelle, les presses de moulage par compression composites sont désormais largement utilisées dans les secteurs suivants :
- Camions et bus
- Matériel agricole et de construction
- E-mobilité
- Transport ferroviaire
- Mobilier urbain, entre autres
Dans ces scénarios d'application, les presses hydrauliques ne sont pas seulement responsables des performances de formage, mais sont également directement liées à la sécurité des opérateurs, à la stabilité opérationnelle à long terme et à la conformité globale de la ligne de production. Pour cette raison, un nombre croissant de clients européens achetant pour la première fois des presses hydrauliques composites en Chine ont tendance à se concentrer sur une question clé :
Quelles sont les différences fondamentales entre les presses hydrauliques conformes CE et les presses hydrauliques construites selon les normes nationales ?
Il convient de souligner que le marquage CE n'est pas simplement un label de certification, mais un système de sécurité complet qui s'applique tout au long du cycle de vie d'une machine, de la conception et de la fabrication à l'installation et à l'exploitation.
II. Différences fondamentales dans la philosophie du design
Selon les normes nationales, la conception des presses hydrauliques est généralement déterminée par les exigences de production telles que la capacité de tonnage, l'efficacité du formage, le coût de l'équipement et le délai de livraison. Bien que cette approche soit adaptée à de nombreux environnements de production locaux, elle se concentre principalement sur la capacité de la machine à accomplir sa tâche de fabrication.
En revanche, les presses hydrauliques servo-composites conformes aux normes CE doivent traiter le contrôle des risques comme une contrainte de conception fondamentale tout en répondant aux exigences de performances de formage. Le cadre CE exige des évaluation des risques doit être mené au stade de la conception, avec des solutions structurelles ou au niveau du système définies à l'avance pour les risques potentiels pendant l'exploitation, la maintenance, la mise en service et les conditions anormales.
Cette philosophie de « sécurité dès la conception » signifie que la conformité CE ne peut pas être obtenue simplement en ajoutant des composants après la fabrication, mais doit être intégrée dès le départ dans le concept global de la machine.
III. Trois systèmes de sécurité de base des presses hydrauliques conformes aux normes CE
Du point de vue de la mise en œuvre, les exigences CE pour les presses hydrauliques composites sont mises en œuvre grâce à des systèmes de sécurité clairement définis plutôt qu'à des principes abstraits. Ces exigences se concentrent principalement dans trois domaines : sécurité mécanique, sécurité hydraulique et sécurité électrique , qui sont tous interdépendants et indispensables.
Sécurité mécanique
Selon les normes CE, l'objectif principal de la sécurité mécanique est de réduire l'exposition du personnel aux zones dangereuses grâce à la conception structurelle elle-même, plutôt que de s'appuyer uniquement sur les procédures d'exploitation ou l'expérience des opérateurs. Pour les grandes presses hydrauliques composites avec de longues courses et des besoins de maintenance fréquents, la sécurité mécanique est particulièrement critique.
La conception mécanique conforme aux normes CE doit systématiquement prendre en compte les scénarios d'exploitation et de maintenance, tels qu'un accès sécurisé à la machine, l'entrée dans des zones surélevées et une sécurisation fiable des composants mobiles pendant l'entretien. Ces exigences affectent directement la configuration globale de la machine plutôt que d'être des modules complémentaires facultatifs.
Les mesures de sécurité mécaniques CE typiques comprennent :
- Échelles de sécurité , conçu pour répondre aux normes de hauteur, d'inclinaison et de performances antidérapantes
- Plateformes de maintenance supérieures avec garde-corps , offrant une protection contre les chutes pendant l'entretien
- Voies d’accès pour la maintenance et distances de sécurité , garantissant un espace suffisant pour le mouvement du personnel et l'évacuation d'urgence
- Systèmes de verrouillage mécanique des glissières , tels que les dispositifs de verrouillage SITEMA, pour maintenir solidement le toboggan lors de la maintenance et empêcher toute descente involontaire

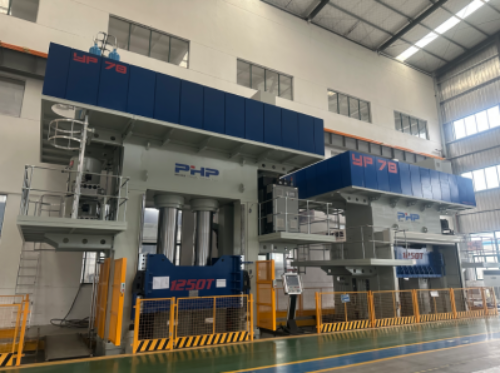

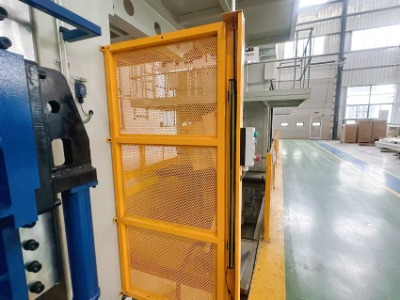

Plateforme de maintenance supérieure

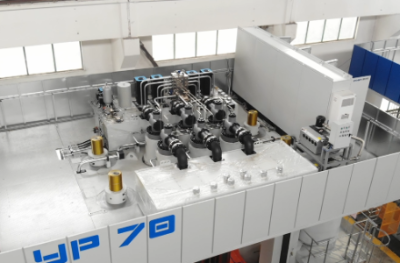

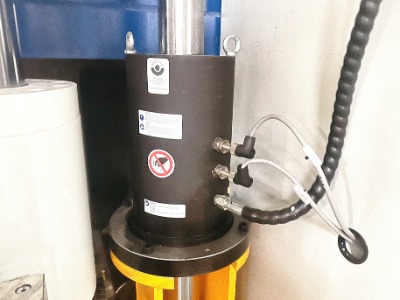

Système de verrouillage du curseur
En comparaison, les presses standard nationales s’appuient souvent davantage sur des procédures opérationnelles plutôt que sur l’isolement des risques structurels.
Sécurité hydraulique
Le système hydraulique est le cœur de puissance d’une presse hydraulique composite et également une zone à haut risque. Selon les normes CE, les systèmes hydrauliques doivent non seulement offrir des performances mais également intégrer des sécurité intégrée comportement.
Cela signifie que même dans des conditions extrêmes telles qu'une rupture de tuyau, une défaillance de vanne ou un dysfonctionnement de la commande, le système doit se mettre par défaut dans un état sûr pour éviter tout mouvement incontrôlé ou toute blessure corporelle.
Les mesures de sécurité hydrauliques CE typiques comprennent :
- Soupapes de sécurité installées sur les bouteilles , empêchant une descente rapide du toboggan en cas de perte de pression
- Chaînes de protection contre l'éclatement pour flexibles hydrauliques , limitant le fouettement du flexible en cas de rupture
- Logique de contrôle de pression et de mouvement redondante , garantissant un comportement sûr dans toutes les conditions

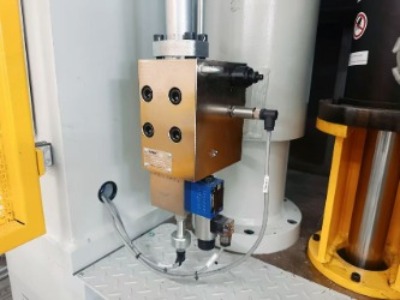

Soupape de sécurité

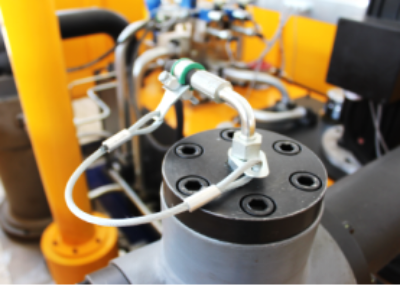

Chaîne de protection contre l'éclatement
Dans certaines presses standard nationales, ces dispositifs de sécurité peuvent être simplifiés ou omis, s'appuyant plutôt sur une gestion basée sur l'expérience.
Sécurité électrique
La sécurité électrique est l'un des aspects les plus systématiques et les plus strictement audités de la conformité CE et représente l'une des différences les plus évidentes par rapport aux machines standards nationales. L'évaluation CE se concentre non seulement sur la qualité des composants mais également sur l'intégrité de la logique de sécurité fonctionnelle.
Les configurations de sécurité électrique CE typiques incluent :
- Automates de sécurité avec redondance et autodiagnostic
- Barrières immatérielles de sécurité de type L pour une protection multidirectionnelle de la zone de moulage
- Scanners laser pour la surveillance dynamique de zones
- Boutons d'arrêt d'urgence , positionné selon les normes
- Programmes de sécurité entièrement documentés et vérifiables , garantissant la traçabilité et la testabilité

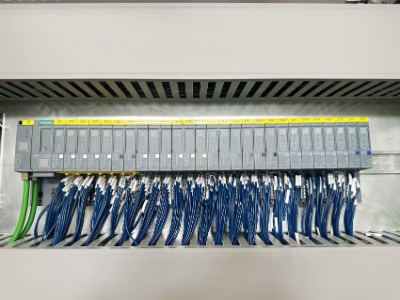

Automate de sécurité

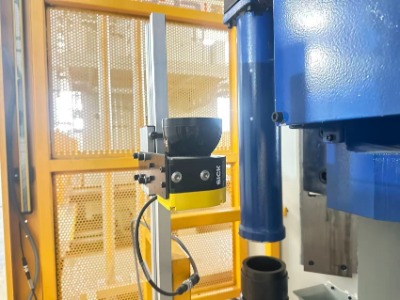

Scanner laser

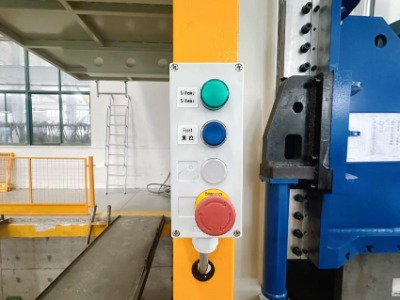

Bouton d'arrêt d'urgence

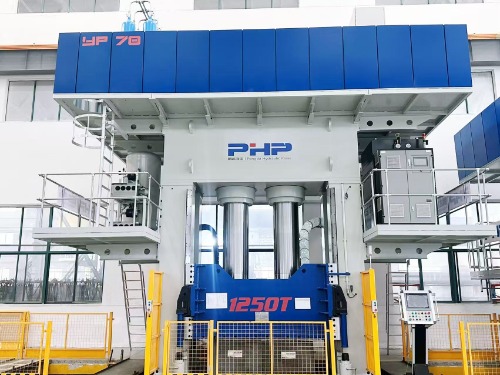

Barrière immatérielle de sécurité de type L
Même si les armoires de commande peuvent sembler similaires à l'extérieur, les évaluations CE mettent l'accent sur l'architecture logique interne, la redondance et la cohérence avec la documentation technique.
IV. Système de documentation technique et de responsabilité
La conformité CE s'étend au-delà de la machine physique pour inclure un système de documentation technique complet. Ces documents font non seulement partie des exigences de livraison mais sont également essentiels à la conformité tout au long du cycle de vie de l’équipement.
Un dossier technique CE complet comprend généralement des rapports d'évaluation des risques, des schémas hydrauliques et électriques, des manuels d'exploitation et de maintenance et des déclarations de conformité. Ces documents jouent un rôle essentiel dans les audits, les enquêtes sur les accidents et la détermination des responsabilités.
V. Conclusion : les presses hydrauliques conformes CE comme solution d'ingénierie système
Pour presses hydrauliques servo-composites (y compris les presses SMC, les presses LFT-D, les presses HP-RTM, les presses GMT, etc.), la conformité CE n'est pas un simple ajout de fonctionnalités de sécurité après l'installation. Au lieu de cela, cela représente un philosophie de sécurité globale , systématiquement intégré dans la conception structurelle de la machine, les fonctions de sécurité, la logique de contrôle et les scénarios d’application finaux, avec l’évaluation des risques au cœur et guidée par les réglementations et les normes.
Pour customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
